LBO (Lithium Triborate) هي واحدة من المواد اللاخطية الأكثر فائدة ليس فقط لمعامل التحويل الكبير نسبيا – 3x من معامل KDP ، ولكن أيضا لخصائصه الفيزيائية الممتازة.
LBO هي واحدة من أكثر البلورات غير الخطية ممتازة مع نطاق شفافية واسع من 160nm إلى 2600nm. يتميز البلور LBO بعتبة عالية من الضرر ، اقتران غير خطي مرتفع إلى حدٍ ما وخواص كيميائية وميكانيكية جيدة. نطاق نقلها من 0.21 إلى 2.3 ميكرومتر ، LBO يسمح لمطابقة طور غير حرجة يمكن التحكم فيها بالحرارة (NCPM) لـ 1.0-1.3 ميكرومتر ، نوع I SHG ، كما يوفر درجة حرارة الغرفة NCPM من أجل النوع الثاني من مجموعة SHG عند 0.8-1.1 ميكرومتر . إنه يمتلك عرض نطاق قبول زاوي كبير نسبيًا ، مما يقلل من متطلبات جودة الحزمة لأجهزة الليزر المصدر.

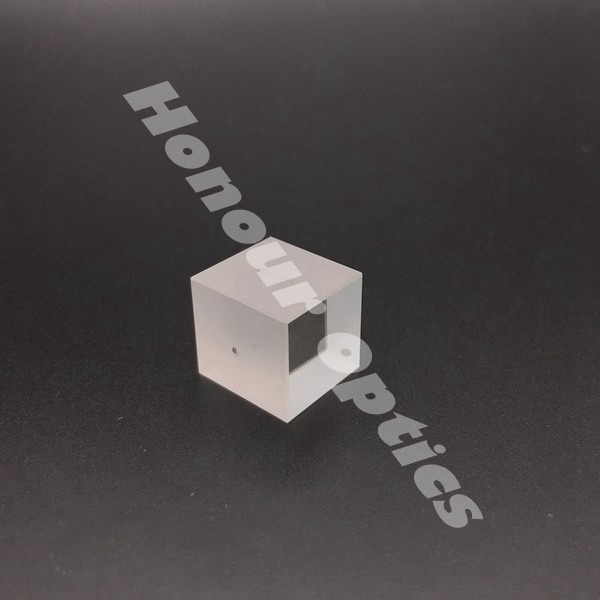

هونور البصريات هي المهنية /كبير الحجم /IBS المغلفة بلوبلاستيك غير خطية كريستال الصانع ، مرحبا بكم في شراء الكريستال منخفض LBO غير الخطية الامتصاص.
- نطاق واسع للشفافية من 160-2600 نانومتر
- تجانس بصري عال (1.0E - 6 /سم) وخلو من الاشتمال ؛
- معامل فعالية SHG متوسط الفعالية (حوالي ثلاثة أضعاف معامل KDP)
- عتبة عالية الضرر
- زاوية قبول واسعة ومضيق صغير
- المطابقة النمطية غير الحرجة من النوع الأول والنوع الثاني (NCPM)
- NCPM الطيفية بالقرب من 1300 نانومتر
- خصائص ميكانيكية و فيزيائية ممتازة
| Crystal Structure | Orthorhombic, Space group Pna21, Point group mm2 |
| Cell Parameters | a=8.4473Å,b=7.3788Å,c=5.1395Å,Z=2 |
| Melting point | 834°C |
| Optical homogeneity | δn≈10-6/cm |
| Mohs hardness | 6 |
| Density | 2.47 g/cm3 |
| Thermal expansion coefficients | αx=10.8x10-5/K,αy= -8.8x10-5/K,αz=3.4x10-5/K |
| Hygroscopic susceptibility | Low |
| Absorption coefficient | <0.01%/cm at 1064nm |
| Thermal conductivity | 3.5W/mK |
| Transparency Range | 160-2600nm |
| SHG Phase Matchable Range | 551-2600nm (Type I) 790-2150nm (Type II) |
| Therm-optic Coefficient (/℃, λ in μm) | dnx/dT=-9.3X10-6 |
| dny/dT=-13.6X10-6 | |
| dnz/dT=(-6.3-2.1λ)X10-6 | |
| Absorption Coefficients | <0.1%/cm at 1064nm <0.3%/cm at 532nm |
| Angle Acceptance | 6.54mrad·cm (φ, Type I,1064 SHG) |
| 15.27mrad·cm (θ, Type II,1064 SHG) | |
| Temperature Acceptance | 4.7℃·cm (Type I, 1064 SHG) |
| 7.5℃·cm (Type II, 1064 SHG) | |
| Spectral Acceptance | 1.0nm·cm (Type I, 1064 SHG) |
| 1.3nm·cm (Type II, 1064 SHG) | |
| Walk-off Angle | 0.60° (Type I 1064 SHG |
| 0.12° (Type II 1064 SHG) | |
| NLO Coefficients | deff(I)=d32cosΦ (Type I in XY plane) |
| deff(I)=d31cos2θ+d32sin2θ (Type I in XZ plane) | |
| deff(II)=d31cosθ (Type II in YZ plane) | |
| deff(II)=d31cos2θ+d32sin2θ (Type II in XZ plane) | |
| Non-vanished NLO susceptibilities | d31=1.05± 0.09 pm/V |
| d32= -0.98± 0.09 pm/V | |
| d33=0.05± 0.006 pm/V | |
| Sellmeier Equations | nx2=2.454140+0.011249/(λ2-0.011350)-0.014591λ2-6.60×10-5λ4 |
| (λ in μm) | ny2=2.539070+0.012711/(λ2-0.012523)-0.018540λ2+2.00×10-5λ4 |
| nz2=2.586179+0.013099/(λ2-0.011893)-0.017968λ2-2.26×10-5λ4 |

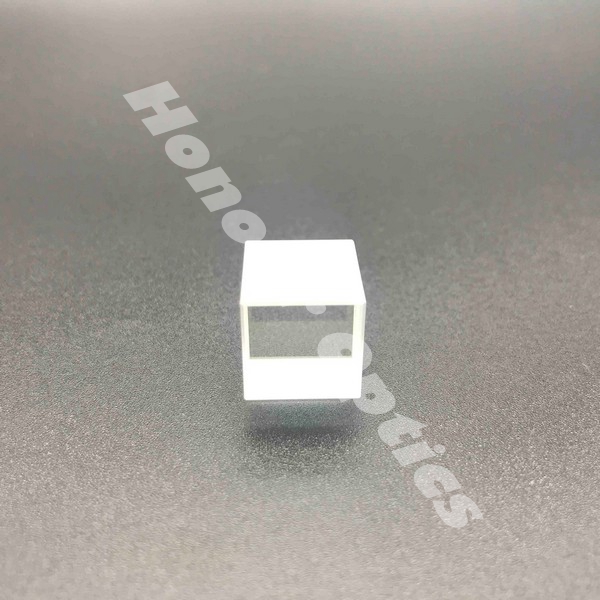

تتميز بلورة LBO غير الخطية منخفضة التكلفة بأكبر عتبة ضرر لكل بلورات NLO غير العضوية شائعة الاستخدام. لذلك ، فهو المرشح الأفضل للحصول على متوسط SHG متوسط الطاقة وغيرها من العمليات البصرية غير الخطية.
| Crystal | Energy Density (J/cm2) | Power Density (GW/cm2) | Ratio |
| KTP KDP BBO LBO |
6.0 10.9 12.9 24.6 |
4.6 8.4 9.9 18.9 |
1.00 1.83 2.15 4.10 |

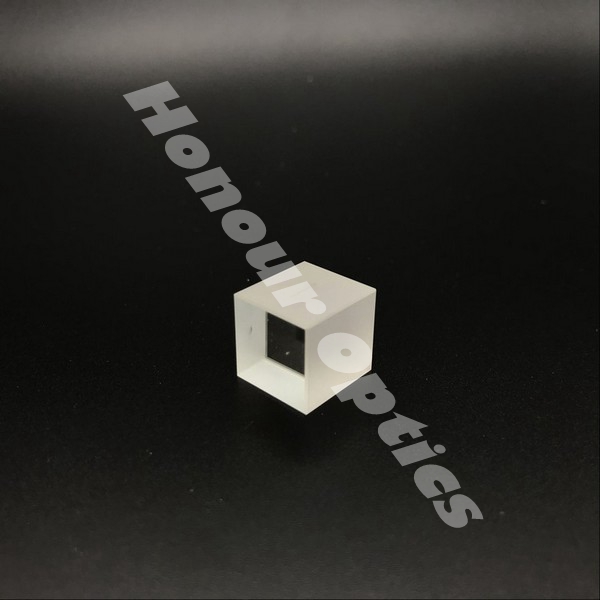

تتم مطابقة LBO مع الطور SHG و THG من Nd: YAG و Nd: YLF ، باستخدام تفاعل النوع الأول أو النوع الثاني. بالنسبة لـ SHG في درجة حرارة الغرفة ، يمكن الوصول إلى مطابقة طور I مع الحد الأقصى لمعامل SHG الفعال في طرازين XY و XZ الرئيسيين في نطاق طول موجي واسع من 551nm إلى حوالي 3000 nm. عتبة عالية الجودة عالية الضرر LBO الصينية غير الخطية الكريستال هو الخيار الأول لصنع مضاعف أو أكثر ثلاثية لأجهزة الليزر مثل Nd: YAG حيث تتطلب كثافة الطاقة العالية ، والاستقرار العالي ، والتشغيل لفترة طويلة.
تتميز المرحلة غير المطابقة الحرجة (NCPM) في LBO بعدم السير على الأقدام ، وزاوية القبول الواسعة جدًا والمعامل الفعال الأقصى. يعزز LBO للعمل في حالته المثلى. كما هو موضح ، يمكن الوصول إلى المطابقة الطورية غير الحرجة من النوع الأول والثاني على طول المحور السيني (θ = 90 ° ، φ = 0 °) ومحور z (θ = 0 ° ، φ = 0 °) في الغرفة درجة الحرارة ، على التوالي.
| SHG conversion efficiencies of more than 70% for a pulse and 30% for CW Nd: YAG lasers, and THG conversion efficiency over 60% for pulse Nd: YAG laser has been observed. With good output stability and beam quality. |
Properties of type I NCPM SHG at 1064nm | |
| NCPM Temperature | 148°C | |
| Acceptance Angle | 52 brand-cm1/2 | |
| Walk-off Angle | 0 | |
| Temperature Bandwidth | 4°C-cm | |
| Effective SHG Coefficient | 2.69×d36(KDP) | |
LBO عبارة عن بلورة NLO ممتازة لـ OPO و OPA مع نطاق طول موجة قابل للتضخم على نطاق واسع وقوى عالية. وتبقى الخصائص الفريدة للمطابقة من النوع الأول ومطابقة المرحلة الثانية فضلاً عن NCPM مجالاً كبيراً في البحث وتطبيقات OPO و OPA.
>؛ 1 لـ 1064 nm و TEM00 و 10 n و 10 HZ (AR-coated)
>؛ 0.5 لـ 532 نانومتر ، TEM00 ، 10 نانزيت ، 10 هرتز (AR-coated)
Dual Band AR-coating (DBAR) of LBO for SHG of 1064nm. انعكاس منخفض (R <؛ 0.1٪ عند 1064nm و R <؛ 0.25٪ عند 532nm)، انعكاسية منخفضة عظمى لـ R <؛ 0.05٪ عند 1064nm و R <؛ 0.1٪ عند 532nm عند الطلب؛ عتبة عالية الضرر (＞ 500MW /سم 2 في كلا الأطوال الموجية) ؛ متانة طويلة.
Wide Band AR-coating (BBAR) من LBO لـ SHG من أشعة الليزر المضبوطة.
الطلاء الأخرى متوفرة عند الطلب.
* تحمل البعد: (W ± 0.05mm) x (H ± 0.05mm) x (L +/- 0.1mm)
* فتحة واضحة: وسط 90 ٪ من القطر
* لا توجد مسارات أو مراكز تشتت مرئية عند فحصها بواسطة ليزر أخضر بوزن 50mW
* التسطيح: أفضل من λ /10 @ 633 نانومتر
* يحيل تشويه واجهة الأمواج: أفضل من λ /8 @ 633nm
* الشطب: ≤0.1mmx45 °
* رقاقة: ≤0.1mm
* رمز خدش /حفر: أفضل من 10/5 إلى MIL-PRF-13830B
* التوازي: أفضل من 10 ثانية قوسية
* العمودية: ≤5 دقائق القوس
* التسامح زاوية: Δθ≤0.25 ° ، ΔΦ≤0.25 °
* عتبة الضرر (GW /cm2):
>؛ 10 لـ 1064 nm و TEM00 و 10 n و 10 HZ (مصقول فقط)
>؛ 1 لـ 1064 nm و TEM00 و 10 n و 10 HZ (AR-coated)
>؛ 0.5 لـ 532 نانومتر ، TEM00 ، 10 نانزيت ، 10 هرتز (AR-coated)
مع تقنية التلميع والطلاء المتطورة للغاية ، والجمع الجيد بينهما ، تخلق مجموعة SHG عالية الجودة وبلورات LBO غير الخطية منخفضة التكلفة.
يمكننا تخصيص زاوية الكريستال وحجمها باستثناء المواصفات القياسية وفقا لطلبك. وهي متاحة لإعادة تلميع وطلاء بلورات LBO التي تزودنا بها.
HG و THG للقدرة المتوسطة والثانوية Nd: ليزر عند 1064nm للتطبيقات الطبية الصناعية والعسكرية ؛
SHG for Ti: Sapphire، Alexandrite، and Cr: LiSAF lasers؛
SHG و THG من الطاقة العالية Nd: ليزر في 1342nm &أمبير ؛ 1319nm للليزر الأحمر والأزرق
SHG للـ Nd: الليزر في 914nm &؛ 946nm للليزر الأزرق.
يتم الحصول على خرج VUV عند 187.7 نانومتر من خلال توليد مجموع التردد.
تم قياس NCPM SHG على نطاق واسع الطول الموجي من 900nm-1700nm.
مرحلة قطع عملية التطابق: SHG-554 نانومتر أساسي ، THG-794 نانومتر ، SFM لأسفل إلى 160 نانومتر.
مكبرات الصوت الضوئية (OPA) والتذبذبات (OPO) التطبيق ؛
رقابة صارمة على الجودة.
جودة عالية داخل دون أي انحراف.

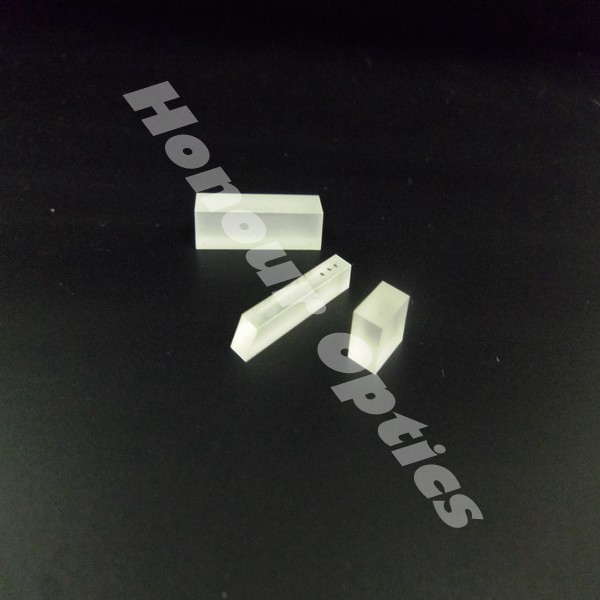

حجم بلوري كبير يصل إلى 20x20x40mm3
ارتفاع الضرر AR- طلاء
كمية كبيرة من المنتجات القياسية في المخزن
توصيل سريع. (لصقل فقط ، 1-2 أسابيع ARO. لالكريستال المطلي: 3-4 أسابيع ARO)
فترة ضمان الجودة: سنة واحدة تحت الاستخدام السليم.
هونور البصريات هي المهنية /كبير الحجم /IBS المغلفة بلوبلاستيك غير خطية كريستال الصانع ، مرحبا بكم في شراء الكريستال منخفض LBO غير الخطية الامتصاص.
تقوم شركة Honor Optics بتوريد وتصنيع عتبة عالية الجودة ذات أضرار عالية من الكريستال LBO الصينية غير الخطية والحجم والطلاء بناءً على طلبك.
| Dimension(mm) | θ(Deg) | φ(Deg) | Coating | Application |
| 3*3*10 | 42.2 | 90 | AR/AR@1064&532/355nm | THG@1064,TypeⅡ |
| 3*3*10 | 90 | 11.6 | AR/AR@1064&532nm | SHG@1064,TypeⅠ |
| 3*3*15 | 42.2 | 90 | AR/AR@1064&532nm | THG@1064,TypeⅡ |
| 5*5*15 | 42.2 | 90 | AR/AR@1064&532/355nm | THG@1064,TypeⅡ |
| 5*5*15 | 90 | 11.6 | AR/AR@1064&532nm | SHG@1064, TypeⅠ |
1. LBO لديه قابلية منخفضة جدا للرطوبة. يُنصح المستخدمون بتوفير ظروف جافة لكل من استخدام LBO وحفظه.
2. تتطلب السطوح المصقولة من LBO الاحتياطات لمنع أي ضرر.
